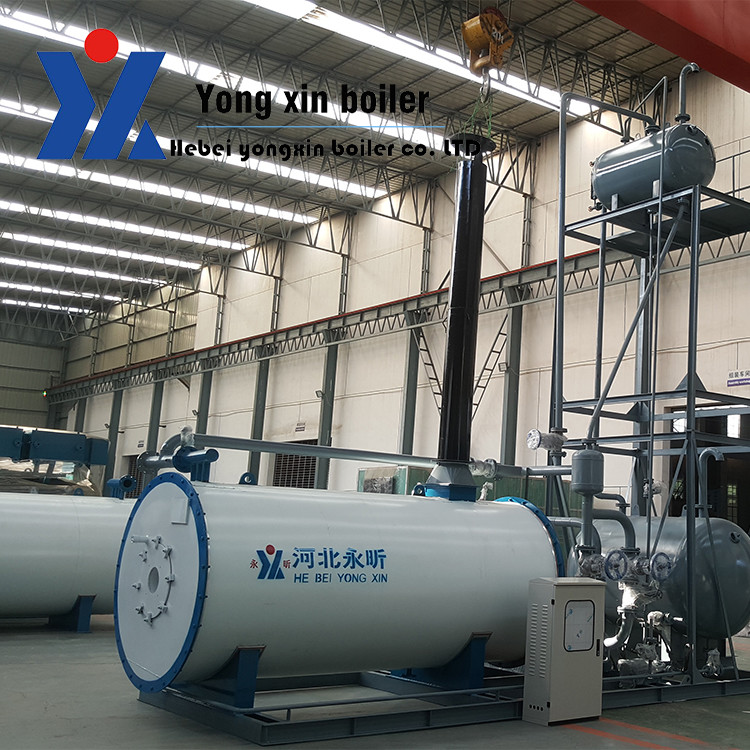

撬装导热油炉系统结构特点

1.撬装导热油炉系统中的所有设备、烟囱、控制箱和管路集中安装于同一撬座上.

2.撬装导热油炉系统包括有机热载体锅炉(1)、燃烧机(2)、烟囱(3)、储油槽(4)、膨胀槽(5)、节能装置(6)循环泵(7)注油泵（8）烟道（9）控制柜（10）过滤器（11）油气分离器

3.撬装导热油炉撬座主要由撬装底座、钢架平台和梯子构成，所述钢架平台位于撬装底座上方，所述撬装底座上具有支撑架，支撑架的上端面构成钢架平台，梯子连接所述撬装底座和所述钢架平台。

4.撬装导热油炉所述膨胀槽设有溢流管，所述储油槽内设有隔板，所述隔板将所述储油槽分隔为横向并列的*、ニ部分，所述隔板下端设有开口，所述膨胀槽的溢流管与，所述储油槽的部分相连通，所述储油槽的第二部分与大气相通，所述储油槽内的油位高于所述隔板下端开口.7.根据权利要求6所述的撮装式锅炉系统结构，其特征在于:所述储油槽设有补油出口，所述膨胀槽设有补油进口，所述补油出口和补油进口之间通过补油管相连通，所述补油管上设有补油泵。



撬装导热油炉系统应用领域

1.撬装导热油炉本实用新型属于锅炉领域，主要涉及一种集成化、模块化的撬装结构锅炉系统，尤其适用于有机热载体锅炉系统.

2.撬装导热油炉作为一种加热设备，多年来一直应用于纺织、印染、石化等诸多领域.导热油炉更是以其使用温度高、无压或压力低等显著优点越来越多的得到了应用.

3.传统的导热油炉必须安装在锅炉房内，各个辅机比较分散，锅炉房占地面积相应较大.而且为了能让锅炉运行，还需配置繁多的管道、阀门及控制线路，但撬装导热油炉一起一体化，整装化出厂、运行使得用户节省了安装费用、监检费用。

4.从安装方式来看，本实用新型的撬装导热油炉系统无需安装人员对系统有很好的了解，只需按照说明书将设备就位并将各个模块对接，接通用热管线、燃料管线和电力系统，注入导热油后便可开始调试运行.安装过程中，几乎所有的焊接工作均在原厂进行，确保焊接质量及各部件的准确安装.所有部件在厂内均已通过国家及行业规定的各种检测，确保在出厂时各部件均已合格并可投入使用.
